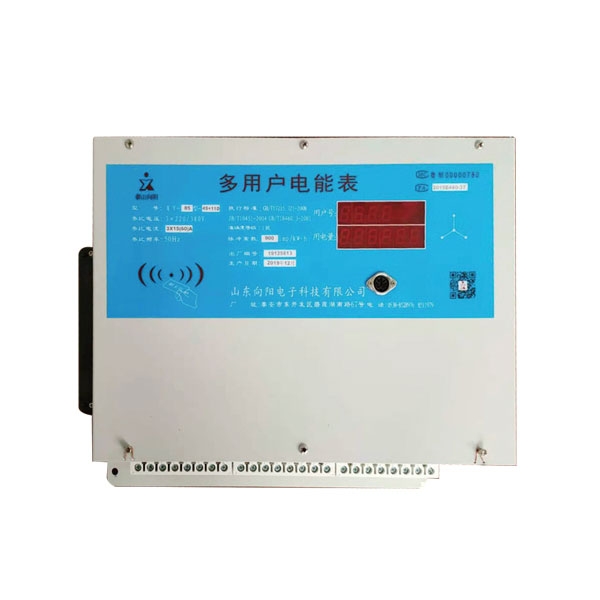

多用戶電表是怎么標準化安裝的，關于如何安裝的問題，作為多用戶集中式電能表生產廠家，讓小編帶大家共同了解一下。

一、安裝方式標準化

固定底殼

方式一（直接固定）：

取下控制器套殼。

在墻面確定4個定位孔（孔徑6mm，孔深30mm），打孔并插入φ6膨脹栓。

將底殼定位孔與膨脹栓對齊，用4個3.5×30自攻絲螺絲（不銹鋼）固定。

扣上控制器套殼。

方式二（安裝板固定）：

取下控制器套殼和底殼內的安裝板。

在墻面確定4個定位孔，打孔并固定膨脹栓。

將安裝板定位孔與膨脹栓對齊，用4個3.5×30自攻絲螺絲固定。

扣入控制器盒，在5、6兩孔處用2個圓頭3×6自攻絲螺絲固定。

扣上控制器套殼。

安裝高度與間距

電表垂直安裝高度應控制在1.4-1.8米，便于讀數與操作。

并列安裝時，電表間間距≥20cm，與配電箱保持30cm以上安全距離。

二、接線規范標準化

總電源進線

三相四線制：A、B、C相及N線分別接入電表左側或右側的指ding端子（如藍色端子接N線，黃綠紅接火線）。

接地線：需要連接至電表接地螺絲柱，確保安全。

用戶出線

直通型：出線端子從左到右按戶號順序接線，火線出線，零線直接接零排。

互感器型：

電源進線接A(13)、B(14)、C(15)、N端子。

互感器S2端接進線端子的As、Bs、Cs銅排，S1端接出線端子的U、V、W相。

混合型：互感器用戶在前，直通用戶在后，每戶占用4個端子（3個S1端，1個S2端）。

控制觸點

常開觸點用于分離脫扣器（欠費閉合），常閉觸點用于交流接觸器（欠費斷開），確保無源控制信號正確連接。

三、安全防護標準化

物理防護

電表箱應采用IP65及以上防護等級，完全防塵并耐受水射流。

配電房墻體四周預留1.5米維護通道，避免潮濕墻體直接接觸電表。

電氣防護

接線盒上安裝漏電保護器或熔斷器，防止過載或短路引發事故。

使用硬芯銅線（根據電流選擇截面積），避免虛接導致發熱或火災。
